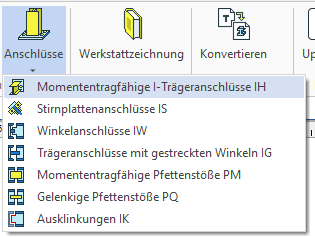

Neue Funktion: Anschlüsse
1. Momententragfähige I-Trägeranschlüsse (IH)
Einsatz bei biegesteifen Träger-Stützen- oder Träger-Träger-Verbindungen, z. B. in Rahmenkonstruktionen, Hallen oder Tragwerken mit Momentenübertragung.
2. Stirnplattenanschlüsse (IS)
Verwendung für verschraubte Trägeranschlüsse mit Stirnplatte, je nach Ausführung gelenkig oder momententragfähig.
Typisch für Montagefreundliche Stahlbaukonstruktionen.
3. Winkelanschlüsse (IW)
Gelenkige Anschlüsse mit Anschlusswinkeln, meist für Nebenträger, Pfetten oder Riegel, wenn keine Momentenübertragung erforderlich ist.
4. Trägeranschlüsse mit gestreckten Winkeln (IG)
Einsatz bei höheren Lasten als beim klassischen Winkelanschluss.
Geeignet für stärkere Nebenträger, bei denen größere Anschlussflächen benötigt werden.
5. Momententragfähige Pfettenstöße (PM)
Biegesteife Verbindung von Pfettenstößen, z. B. bei Durchlaufpfetten oder Systemen, bei denen Biegemomente über den Stoß übertragen werden müssen.
6. Gelenkige Pfettenstöße (PQ)
Gelenkige Ausführung von Pfettenstößen, bei denen nur Querkräfte, aber keine Momente übertragen werden.
Typisch für klassische Hallendachkonstruktionen.
7. Ausklinkungen (IK)
Geometrische Anpassung von Trägern oder Pfetten durch Ausklinkungen, z. B. bei Auflagerdetails, Überblattungen oder Platzproblemen im Anschlussbereich.
Verbesserte und erweiterte Funktionen
-
„Letzte Eingabewerte“ werden gespeichert
Es wurde ein neues automatisches Systemprofil „Letzte Eingabewerte“ eingeführt:-
Wird automatisch nach erfolgreicher Konstruktion erzeugt
-
Beim nächsten Start des jeweiligen Werkzeugs automatisch geladen
-
Kann – wie das Standardprofil – dupliziert werden
-
Änderungen können als neues Benutzerprofil gespeichert werden
→ Erleichtert das Arbeiten mit wiederkehrenden Einstellungen erheblich.
-
-
Operationen in der Werkstattzeichnung sichtbar
In der Objektübersicht der Werkstattzeichnung werden nun auch Operationen angezeigt, die zu einem Bauteil gehören. -
Konvertierung von Treppen aus TENADO nach IN-CAD MetallPRO
-
Konvertierung von Geländern aus TENADO nach IN-CAD MetallPRO
-
Konvertierung von Schrauben, Muttern und Scheiben aus TENADO nach IN-CAD
-
Konvertierung von Schraubverbindungen, die in TENADO mit dem Werkzeug „Ankerplatten“ gesetzt wurden
-
Verbesserte Benutzerfreundlichkeit des Konverters:
-
Der Konvertierungsvorgang wird bei Fehlern nicht mehr abgebrochen
-
Alle Fehler werden im Fenster Meldungen angezeigt – mit Bezug zum betroffenen Objekt
-
-
Entfernung der MetallPRO-internen Bibliothek für Standardbefestigungen
-
Grund: Bei der Konstruktion über MetallPRO-Generatoren wird die IN-CAD-Bibliothek genutzt, doppelte Bibliothek war nicht mehr erforderlich
-
-
Ergänzt um neue Befestigungselemente in der IN-CAD-Bibliothek:
-
Schrauben nach DIN 7990
-
Schrauben nach DIN EN 14399-3
-
Schrauben nach DIN EN 14399-4
-
Scheiben nach DIN EN 14399-5
-
Scheiben nach DIN EN 14399-6
Fehlerbehebungen
-
Ankerplatten
-
Fehler behoben, bei dem die Option Halbzeug beim Start des Werkzeugs Ankerplatten nicht gesetzt war
-
Die Länge der Ankerplatte wird nun korrekt in der Produktstruktur angezeigt
-
Hinweis:
Ankerplatten, die vor Version 0.8.3 erstellt wurden, müssen aktualisiert werden.
Beim Öffnen der Datei fordert IN-CAD automatisch zur Aktualisierung auf → bitte „Ja“ wählen.
Ggf. ist ein Neuerstellen der Produktstruktur erforderlich.
-
Fehler behoben, bei dem die Parameter des bearbeiteten Stabs nicht korrekt in das Bearbeitungsformular geladen wurden
-
Fehler behoben, durch den bei U-Profilen die Rundungen fehlten
-
Fehler behoben, bei dem bei benutzerdefinierten Stabprofilen die Stabteilung nicht angewendet wurde
Bekannte Einschränkungen (Known Issues)
-
Eingeschränkte Performance des Konverters für Geländer
-
Kein Automenu im Werkzeug Anschlüsse
-
Kein 3D-Preview zur Kontrolle von Anschlüssen
