Körpermaterial mit Variable verknüpfen

Damit der verwendete Werkstoff automatisch in der Produktstruktur, Stücklisten und im Schriftfeld automatisch erkannt wird muss die Variable $Werkstoff in den Körpereigenschaften hinterlegt werden.

Bitte beachten Sie, dass diese Verknüpfung für Verwendung in Dokumentvorlagen ab IN-CAD Version 1.2.0 empfohlen wird.

Vorgehensweise:

1.     Körpereigenschaften aufrufen:
  • Öffnen Sie aus dem Kontextmenü des Körpers die Eigenschaften.
2.     Standardmaterial ersetzen:
  • Im Feld "Material" sehen Sie das standardmäßig hinterlegte Material.
  • Ersetzen Sie dieses Material durch die Variable $Werkstoff

 3.    Variablenparameter anpassen:

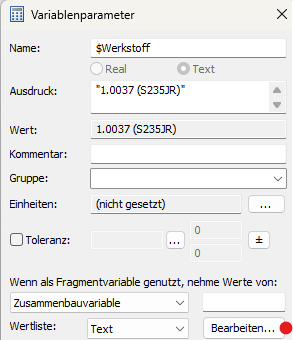

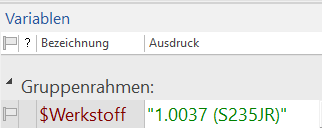

  • Navigieren Sie zum Variablenfenster und öffnen die Variablenparameter über Doppelklick auf $Werkstoff:

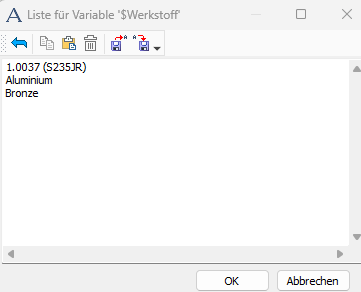

    • Klicken Sie auf Bearbeiten der Werteliste der Variable $Werkstoff und tragen dort den Werkstoff, oder die Werkstoffe ein, die Sie für diesen Körper verwenden möchten



    • Bestätigen Sie Ihre Eingabe mit OK.

! Achten Sie bei den Bezeichnungen auf die richtige Schreibweise. Nur die Werkstoffe, die in Material Bibliothek vorhanden sind können in der Werteliste eingetragen werden.
