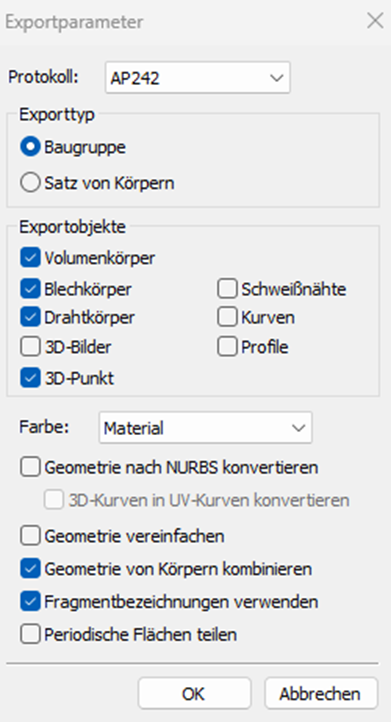

Protokoll
- AP214: Standardoption für den Export, unterstützt Farben.
- AP242: Erweiterte Version mit besserer Unterstützung für Fertigungsinformationen.
- AP203: Ältere Version ohne Farbinformationen, für maximale Kompatibilität mit älteren CAD-Systemen.
Exporttyp
- Baugruppe: Das Modell wird mit seiner kompletten Baugruppenstruktur exportiert.
- Satz von Körpern: Exportiert die Geometrie als separate Körper ohne Baugruppenstruktur.
Exportobjekte
Hier können die zu exportierenden Objekte ausgewählt werden:
- Volumenkörper (Festkörper): Exportiert alle festen Körper mit vollständiger Begrenzungsgeometrie.
- Blechkörper: Blechteile werden mit ihren Eigenschaften exportiert.
- Drahtkörper: Exportiert die Netzstruktur der Objekte als Drahtmodell.
- 3D-Bilder: Facettierte 3D-Darstellungen werden exportiert, falls aktiviert.
- 3D-Punkt: Exportiert Punktwolken ohne Änderung des Objekttyps.
- Schweißnähte: Schweißnähte werden in Körper umgewandelt.
- Kurven: Exportiert Pfade als Drahtkörper.
- Profile: Geschlossene Profile werden in Blechteile umgewandelt, nicht abgeschlossene in Drahtkörper.
Zusätzliche Optionen
- Farbe: Bestimmt die Quelle der exportierten Farben:
- Materialfarben
- Schattierte Farben
- Geometrie nach NURBS konvertieren:
- Konvertiert polynomiale Splines in NURBS-Splines für bessere Kompatibilität mit CAD-Systemen.
- Geometrie vereinfachen:
- Entfernt überflüssige Strukturen zur Reduzierung der Dateigröße.
- Geometrie von Körpern kombinieren:
- Fasst separate Körper zu einem einzigen Körper zusammen.
- Fragmentbezeichnungen verwenden:
- Verwendet Namen von Fragmenten für den Export. Falls nicht angegeben, wird der Name des Dokuments verwendet.
- Periodische Flächen teilen:
- Teilt periodische Flächen (z. B. Zylinder), um die Kompatibilität mit bestimmten CAD-Systemen zu verbessern.
